Les capteurs externes et FizziQ

Dernière mise à jour : il y a 1 jour

Le module Bluetooth de FizziQ étend ces capacités en permettant de connecter des capteurs externes et des micro-contrôleurs à l'application. Ce guide détaille les fonctionnalités du module Bluetooth, son intégration à l'application FizziQ, les différents types de modules FizziQ Connect, et comment connecter vos propres micro-contrôleurs ou modules Bluetooth BLE comme le HM-10.


Utilisation de Bluetooth Low Energy (BLE) dans FizziQ


FizziQ utilise la technologie standard Bluetooth Low Energy (BLE) pour communiquer avec les capteurs externes. Le BLE, également connu sous le nom de Bluetooth Smart, diffère du Bluetooth classique par plusieurs aspects importants :

  • Consommation énergétique réduite : Idéal pour les capteurs et dispositifs sur batterie

  • Connexion rapide : Établissement de la connexion en quelques millisecondes

  • Mode de diffusion (broadcasting) : Permet aux appareils d'envoyer des données sans connexion établie

  • Protocole de communication simplifié : Adapté aux transferts de petites quantités de données

  • Compatible avec les appareils mobiles récents : Intégré dans tous les smartphones modernes


Important : L'application FizziQ est compatible uniquement avec les périphériques utilisant la technologie BLE. Les périphériques Bluetooth classiques ne sont pas supportés.



Fonctionnalités du module de réception Bluetooth de FizziQ

Le module Bluetooth de FizziQ tire parti des capacités BLE des smartphones pour :

  • Connecter des capteurs externes via la technologie standard BLE

  • Afficher les données des capteurs en temps réel

  • Enregistrer les données dans le cahier d'observations FizziQ

  • Contrôler à distance le démarrage et l'arrêt des enregistrements

  • Utiliser une horloge externe pour la synchronisation temporelle

  • Collecter des données de plusieurs capteurs simultanément`



Modes de fonctionnement

Le module BLE de FizziQ propose deux modes de fonctionnement principaux :

  1. Mode point à point : Connexion directe à un appareil BLE spécifique

    • Connexion stable avec un seul appareil

    • Adapté pour les expériences nécessitant une communication bidirectionnelle

    • Permet d'envoyer des commandes à l'appareil connecté

    • Utilise le protocole UART over BLE (services UUID spécifiques)

  2. Mode radio : Réception de données transmises par plusieurs appareils BLE simultanément

    • Permet de recevoir des données de plusieurs capteurs sans établir de connexion complète

    • Utilise les données diffusées par les périphériques BLE (advertising data)

    • Idéal pour les réseaux de capteurs et la collecte de données distribuée

    • Propose un filtrage optionnel pour se concentrer sur un appareil spécifique



Utilisation du module BLE dans l'application FizziQ

Connexion d'un périphérique BLE

Pour connecter un capteur BLE à l'application FizziQ :

  1. Accéder au module Bluetooth :

    • Ouvrez l'application FizziQ

    • Touchez l'icône de menu (☰) en haut à gauche

    • Sélectionnez "Bluetooth" dans le menu déroulant

  2. Recherche et connexion :

    • L'application affiche automatiquement les appareils BLE à proximité

    • Les appareils compatibles FizziQ sont affichés en priorité

    • Si aucun appareil n'apparaît, touchez le bouton de rafraîchissement en haut de l'écran

    • Touchez le bouton "Connecter" à côté du périphérique souhaité

    • Attendez que la connexion s'établisse (un message de confirmation apparaîtra)

  3. Pour les périphériques non visibles :

    • Touchez "Afficher les autres appareils" en bas de l'écran

    • Assurez-vous que le périphérique est bien allumé et en mode découvrable


Sélection et affichage des capteurs

Une fois la connexion établie :

  1. Retour à l'écran principal :

    • L'application revient automatiquement à l'écran principal

    • Une icône Bluetooth active apparaît dans la barre d'état

  2. Sélection d'un capteur :

    • Touchez l'écran où vous souhaitez afficher le capteur (gauche ou droite)

    • Dans le menu de sélection, faites défiler jusqu'à la section "CAPTEURS BLUETOOTH"

    • Les capteurs détectés sont listés avec leur type (température, accélération, etc.)

    • Sélectionnez le capteur souhaité pour l'afficher

  3. Configuration de l'affichage :

    • Utilisez les options d'affichage standard (graphique, affichage numérique, etc.)

    • Ajustez les paramètres en touchant l'icône d'engrenage

    • En mode double écran, vous pouvez afficher différents capteurs BLE sur chaque écran

  4. Enregistrement des données :

    • Utilisez le bouton d'enregistrement standard (cercle rouge)

    • Les données des capteurs BLE sont enregistrées avec les mêmes horodatages que les capteurs internes

    • Vous pouvez démarrer/arrêter l'enregistrement depuis l'appareil BLE avec les commandes spéciales ("enr" et "sto")

  5. Déconnexion :

    • Revenez au menu Bluetooth pour vous déconnecter

    • Ou éteignez simplement le périphérique BLE

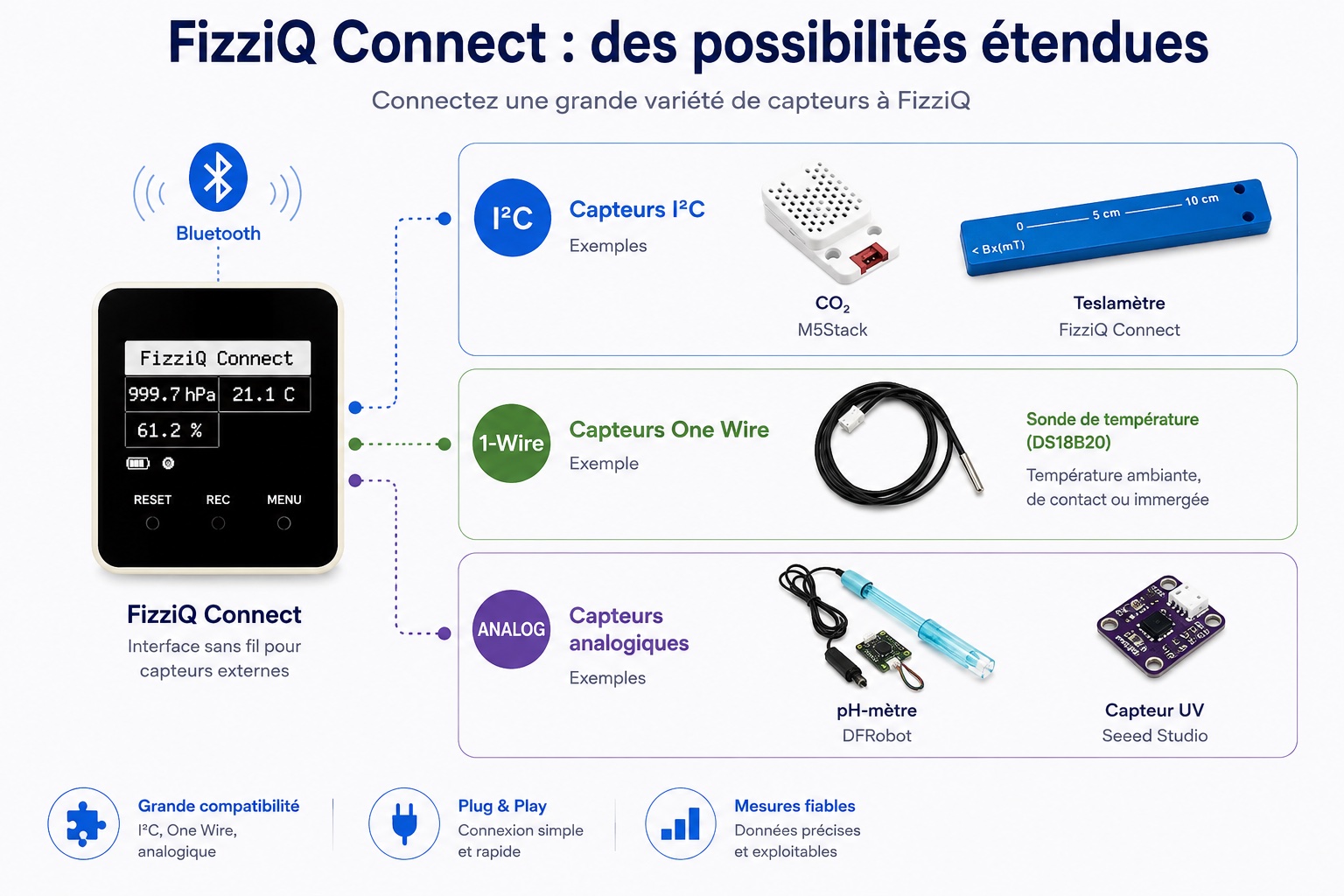

Les modules FizziQ Connect

Les modules FizziQ Connect sont des dispositifs Bluetooth pré-configurés pour fonctionner avec l'application FizziQ.


Types de modules

  1. FizziQ Connect Standard

    • Module point à point traditionnel

    • Communication bidirectionnelle

    • Supporte une variété de capteurs externes

  2. FizziQ Radio

    • Modules de diffusion de données

    • Permet la transmission sans connexion établie

    • Idéal pour les réseaux de capteurs distribués

    • Reconnaissable par le préfixe "FizziQ Radio" dans le nom de l'appareil


Capteurs compatibles

Les modules FizziQ Connect peuvent être équipés de différents types de capteurs :

  • Température

  • Humidité

  • Pression

  • Accélération

  • Lumière

  • Champ magnétique

  • CO2

  • Détecteurs variés

  • Et plus encore...



Connecter un micro-contrôleur

FizziQ peut communiquer avec une variété de micro-contrôleurs (Arduino, ESP32, micro:bit, etc.) équipés de modules Bluetooth. Pour une documentation complète et des exemples détaillés de code, veuillez consulter la page officielle :


Principes de base

La connexion d'un micro-contrôleur à FizziQ repose sur quelques principes essentiels :

  1. Communication UART via Bluetooth

    • Utilisez un module Bluetooth compatible (HM-10, HC-05, etc.) ou un micro-contrôleur avec Bluetooth intégré

    • Configurez le Bluetooth pour utiliser un service UART compatible

  2. Format des messages

    • Respectez le format nom_capteur:valeur[:horloge]\n

    • Utilisez les préfixes de capteurs reconnus par FizziQ (voir section "Types de capteurs supportés")

  3. Fréquence d'envoi

    • Envoyez les données à intervalles réguliers (recommandé : 200-500ms)

    • Évitez d'envoyer trop de données simultanément pour ne pas saturer la connexion


Utiliser le module HM-10

Le module HM-10 est un module Bluetooth Low Energy (BLE) peu coûteux et largement disponible qui peut être utilisé pour connecter des capteurs à FizziQ.

Pour des instructions détaillées et des exemples de montage, consultez la documentation officielle :https://www.fizziq.org/connexion-de-capteurs-externes


Structure des données

Format des messages

Le format des messages attendu par FizziQ est le suivant :

nom_capteur:valeur[:horloge]\n

Où :

  • nom_capteur : identifie le type de capteur (ex: "temperature", "acceleration", etc.)

  • valeur : la mesure du capteur (généralement un nombre décimal)

  • horloge : (optionnel) timestamp pour la synchronisation temporelle

  • \n : caractère de nouvelle ligne terminant le message

Exemples :

temperature:25.5\n
acceleration:9.81\n
humidity:45.2:1650123456789\n

Types de capteurs supportés

FizziQ reconnaît automatiquement les capteurs externes en analysant le préfixe du nom utilisé dans les messages. Voici la liste complète des préfixes reconnus et les capteurs correspondants :

Préfixe

Type de capteur

ID

Unité par défaut

Exemple de message

"tem"

Température

43

°C

temperature:25.5

"acc"

Accélération

44

m/s²

acceleration:9.81

"hum"

Humidité

40

%

humidity:45.2

"pre"

Pression

42

hPa

pressure:1013.25

"lum"

Luminosité

45

lux

luminosite:500

"mag"

Champ magnétique

46

µT

magnetisme:45.2

"com"/"bou"

Compas/Boussole

47

°

compass:154.2

"co2"

CO2

48

ppm

co2:450

"wei"/"poi"

Poids/Balance

39

g

poids:320.5

"ten"

Tension/Voltage

41

V

tension:3.3

"det"

Détecteur

50

-

detection:1

"tvo"

COV (composés organiques volatils)

58

ppm

tvoc:2.4

"int"

Intensité électrique

59

A

intensite:0.25

"dis"

Distance

67

cm

distance:15.5

"son"

Son/Niveau sonore

68

dB

son:65

"inf"

Infrarouge

69

-

infrarouge:0.75

"pou"

Pouls/Fréquence cardiaque

70

bpm

pouls:72

"pm2"

Particules PM2.5

71

µg/m³

pm25:15.5

"o2"

Oxygène

72

%

oxygene:20.9

"res"

Résistance électrique

73

Ω

resistance:1200

"uv"

Rayonnement UV

74

indice

uv:3.2

"ph"

pH

75

-

ph:7.2

"rot"

Rotation/Gyroscope

6

°/s

rotation:5.2

"niv"

Niveau/Inclinaison

2

°

niveau:4.5

Si aucun préfixe n'est reconnu mais que le message est au bon format, FizziQ affichera le capteur comme un "Capteur externe" générique (ID 24).


Remarque : Pour assurer une reconnaissance optimale, utilisez le préfixe exact au début du nom de votre capteur. Par exemple, temperature:23.5 sera reconnu comme un capteur de température, mais ma_temperature:23.5 pourrait être reconnu comme un capteur magnétique à cause du préfixe "ma".



Dépannage

Problèmes de connexion

  1. L'appareil n'apparaît pas dans la liste

    • Vérifiez que le Bluetooth de votre smartphone est activé

    • Assurez-vous que l'appareil est alimenté et en mode découvrable

    • Redémarrez l'appareil Bluetooth et l'application FizziQ

  2. La connexion échoue

    • Vérifiez que les services et caractéristiques UUID sont corrects

    • Assurez-vous que l'appareil n'est pas déjà connecté à un autre smartphone

    • Essayez de redémarrer l'appareil Bluetooth

  3. La connexion est instable

    • Réduisez la fréquence d'envoi des données (minimum 200ms recommandé)

    • Vérifiez la charge de la batterie de l'appareil Bluetooth

    • Rapprochez l'appareil du smartphone


Problèmes de détection des capteurs

  1. Les capteurs ne sont pas détectés

    • Vérifiez que le format des messages est correct

    • Assurez-vous que les préfixes utilisés correspondent à ceux reconnus par FizziQ

    • Envoyez des messages test via un terminal série pour valider le fonctionnement

  2. Valeurs incorrectes

    • Vérifiez le formatage des valeurs numériques (utilisez le point comme séparateur décimal)

    • Assurez-vous que les unités correspondent à celles attendues par FizziQ

    • Calibrez vos capteurs si nécessaire
